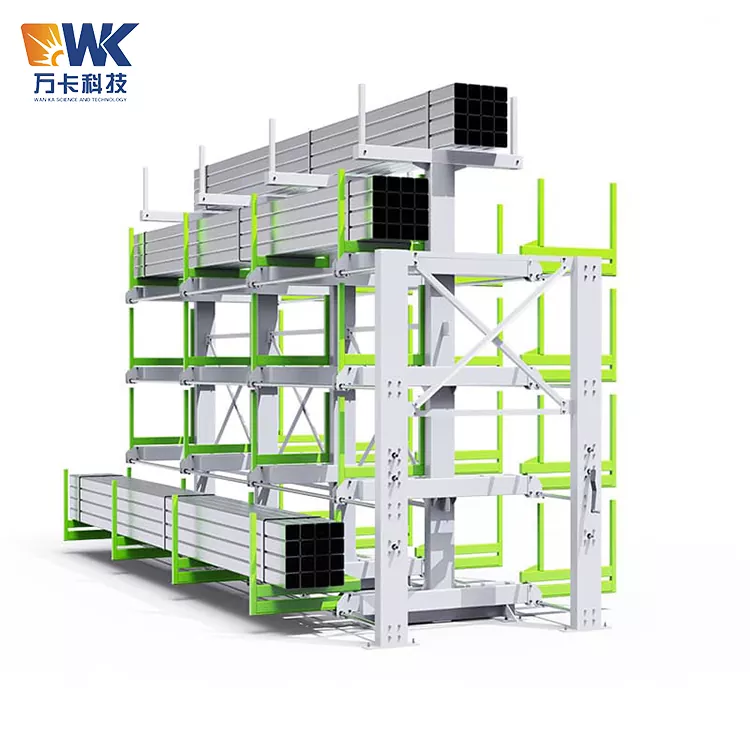

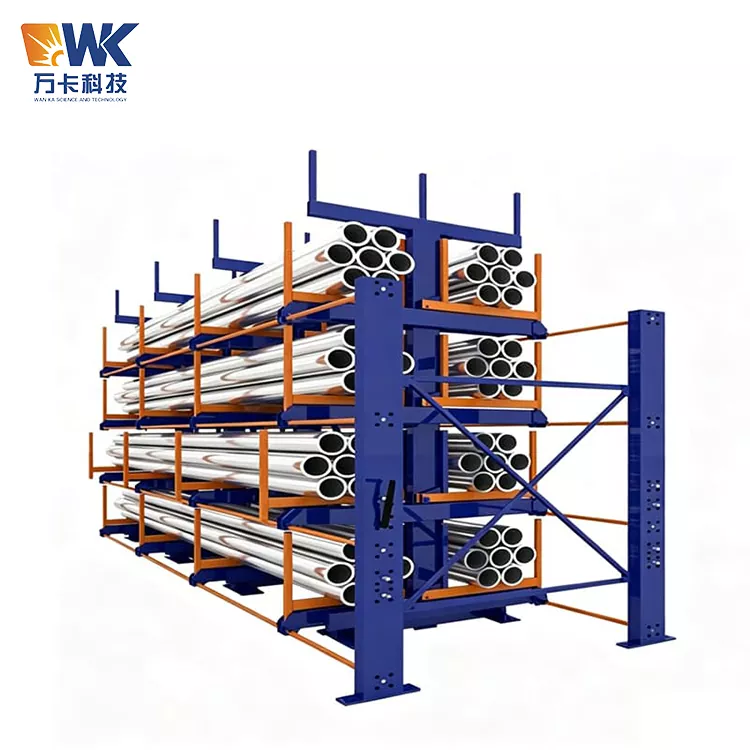

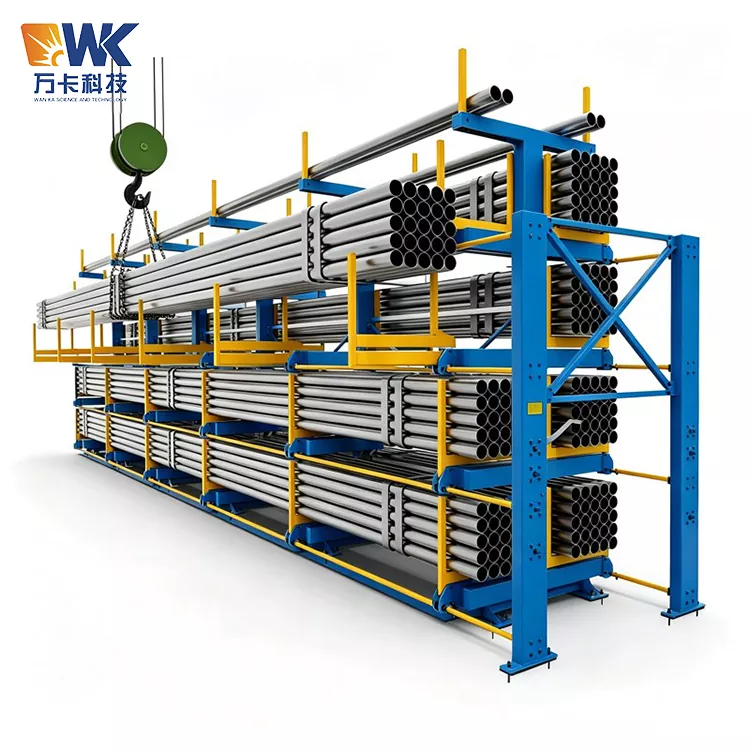

90 Ręczny magazyn profili

Ręczny Magazyn Profili 90 dostarczony przez Wanka Factory należy do kategorii ręcznych regałów ciężkich. Różni się od regałów magazynowych z napędem elektrycznym. Cały system operacyjny napędzany jest przez przekładnię ślimakową z korbą ręczną i konstrukcję koła ślimakowego, które przesuwają zębatkę i pręt śrubowy, uzyskując teleskopowy ruch wspornika. Cały proces nie wymaga podłączenia do zewnętrznych linii energetycznych. Nie ma żadnych elektrycznych elementów sterujących i nie ma ryzyka pożaru obwodu. Jest to preferowane rozwiązanie do przechowywania pionowego w warsztatach przeciwwybuchowych, obszarach fabrycznych bez stabilnych punktów zasilania i w scenariuszach ekstrakcji materiałów o niskiej częstotliwości.

Zasada działania i doświadczenie w obsłudze człowieka i maszyny

Cała teleskopowa siła wysuwania i wsuwania całego systemu regałów jest zapewniana poprzez ręczne przekręcanie ręczne. Sprzęt wyposażony jest w mechanizm korbowy o przełożeniu 1:60. Operator musi jedynie zastosować konwencjonalną siłę ręki wynoszącą około 150 N, aby łatwo obrócić zewnętrzne koło zamachowe. Moc jest wzmacniana przez reduktor przekładni ślimakowej, a następnie przekazywana do pary przekładni zębatej, powodując płynne wysuwanie wspornika w zakresie od 900 mm do 1200 mm. Profil o długości 9 metrów będzie podążał za wspornikiem, aby poruszać się w kanale operacyjnym. Personel może bezpośrednio wykonywać zadania związane z pobieraniem i załadunkiem materiałów za pomocą wózków widłowych i dźwigów. Po zakończeniu operacji przechowywania i pobierania materiału, odwrócenie pokrętła może cofnąć wspornik do jego pierwotnego położenia.

Czysto mechaniczna konstrukcja przekładni działa płynnie z niskim prawdopodobieństwem zakleszczenia. Proste, codzienne czynności pozwalają ją opanować. Nie ma typowych problemów, takich jak awaria elektronicznego układu sterowania lub awarie silnika. Całe wyposażenie charakteryzuje się wyjątkowo niskim współczynnikiem awaryjności i znacznie obniżonym progiem konserwacji pooperacyjnej.

Pakowanie i wysyłka — Plan transportu regału magazynowego z ręcznie wygiętym profilem typu 90

Ze względu na duże rozmiary i dużą masę typu 90 wymagane jest specjalne opakowanie i projekt logistyczny.

- Oddzielne opakowanie:kolumny pionowe (każda o długości około 3,4 m), wsporniki (każdy o długości około 1,8 m, w sumie 5-6), podstawa, zespół reduktora korby ręcznej, listwa zębata, elementy złączne są pakowane osobno. Wsporniki są owinięte stalowymi paskami i zgrupowane razem. Każda warstwa jest wyściełana płytami piankowymi, aby zapobiec uderzeniom. Wszystkie elementy stalowe spryskujemy olejem antykorozyjnym, a następnie owijamy folią stretch.

- Opakowanie drewniane:mechanizm korbowy, reduktor i małe części umieszcza się w drewnianej skrzyni ze sklejki nienasączonej pestycydami (wymiary 1,2 x 0,8 x 0,6 m), w której znajdują się wodoodporne torby i środki osuszające. Drewniane pudełko jest spryskane na zewnątrz etykietami „kruche” i „do góry”.

- Sposób wysyłki:w kraju wykorzystuje się ciężarówki z platformą o długości 17,5 metra. Można przewozić pojedynczą jednostkę typu jednostronnego, natomiast typu dwustronnego wymagane są 2 ciężarówki lub partiami. Całkowita waga towaru wynosi około 2 tony (wraz z opakowaniem), a czas dostawy logistycznej wynosi 3-7 dni (w zależności od odległości). Zapewnione jest pełne śledzenie GPS.

- Pokwitowanie klienta:Przed podpisaniem odbioru dostawy należy sprawdzić, czy drewniane pudełko nie jest uszkodzone oraz widoczne odkształcenia lub rdza na stalowych częściach. Jeśli wystąpią jakiekolwiek problemy, zrób zdjęcia i skontaktuj się z nami w ciągu 48 godzin w celu zgłoszenia roszczenia. Po rozpakowaniu policz każdy przedmiot jeden po drugim na liście pakowania i zgłoś brakujące części w ciągu 24 godzin.

Często zadawane pytania

Pytanie 1: Czy w magazynie profili ręcznych 90 można przechowywać profile o długości 9,5 metra?

Odpowiedź: Standardowa konstrukcja to 9 metrów. Poza tym wytrzymałość wspornika jest niewystarczająca. Jeśli potrzebujesz 9,5 metra, wybierz niestandardowy magazyn profili obsługiwany ręcznie (z przedłużonym wspornikiem i zwiększoną grubością ścian).

Pytanie 2: Czy ręczna obsługa 5-tonowej maszyny będzie bardzo męcząca? Czy pracownice mogą go obsługiwać?

Odpowiedź: Siła ręczna wynosi około 150 N, co odpowiada podniesieniu przedmiotu o masie 15 kilogramów. Mężczyźni bez problemu sobie z tym poradzą, poradzą sobie z tym również sprawne fizycznie pracownice. Jeśli chcesz być bardziej wydajny, możesz wybrać przełożenie 1:80 (dostosowane), zmniejszając siłę ręczną do 110N, ale zwiększając liczbę obrotów.

Pytanie 3: Dlaczego warto używać przekładni i zębatki zamiast napędu łańcuchowego?

Odpowiedź: Przekładnia i zębatka mają większą nośność, są bardziej odporne na zużycie i nie mają problemu z luzem łańcucha. Moduł przekładni ręcznego magazynu profili typu 90 sięga 8, a zębatka jest osadzona w dolnej części wspornika, zapewniając dobrą ochronę.

Pytanie 4: Czy można go zainstalować na zewnątrz, na otwartej przestrzeni?

Odpowiedź: Dostępne są niestandardowe modele zewnętrzne. Główne zmiany: Do koła zamachowego i reduktora dodano osłony przeciwdeszczowe ze stali nierdzewnej, zęby przekładni i zębatkę pokryto smarem odpornym na warunki atmosferyczne, a wszystkie śruby zabezpieczono Dacrometem. Aby przedłużyć żywotność, zaleca się zbudowanie prostego daszka.

Pytanie 5: Chcę w przyszłości zainstalować silnik elektryczny, aby był elektryczny. Czy jest to wykonalne?

Odpowiedź: Konstrukcje przekładni typu ręcznego i typu elektrycznego są różne (typ ręczny wykorzystuje przekładnię ślimakową i koło ślimakowe, podczas gdy typ elektryczny wymaga silnika redukcyjnego i sprzęgła). Modyfikacja jest bardzo trudna, a koszt niemal taki sam, jak zakup nowej maszyny. Przed zakupem zaleca się określenie trybu zasilania.

Pytanie 6: Czy 9-metrowa półka się przewróci?

Odpowiedź: Szerokość podstawy wynosi 1,55 m (z jednej strony), głębokość sięga 9,5 m (wliczając margines przedłużenia), a śruby kotwiące są przymocowane do podłoża. Po obliczeniu zabezpieczenia przed wywróceniem, w najbardziej niekorzystnym stanie (wszystkie wsporniki w pełni obciążone i wysunięte) współczynnik bezpieczeństwa jest większy niż 1,8. Jeśli śruby kotwowe zostaną zamontowane zgodnie z rysunkami, nie będzie ryzyka przewrócenia się.

Pytanie 7: Czy można bezpłatnie wymienić przekładnie, jeśli zużyją się w okresie gwarancyjnym?

Odpowiedź: W ciągu 12 miesięcy, jeśli w wyniku normalnego użytkowania nastąpi znaczne zużycie (jeśli grubość zęba zmniejszy się o więcej niż 20%), można je wymienić bezpłatnie. Uszkodzenia spowodowane brakiem oleju lub przedostaniem się ciał obcych nie podlegają gwarancji. Dlatego należy je regularnie smarować zgodnie z instrukcją.

Pytanie 8: Jak długi jest okres dostawy?

Odpowiedź: Ręczny schowek na profile 90 ma standardowy rozmiar (nie długość dostosowaną do indywidualnych potrzeb). Cykl produkcyjny wynosi około 20 dni roboczych. Jeśli wymagane są specjalne kolory lub opcjonalne funkcje, zostanie dodanych dodatkowe 5 dni.

Pytanie 9: Czy możesz świadczyć usługi eksportu za granicę?

Odpowiedź: Tak, możemy. Eksportowaliśmy do takich krajów jak Rosja, Wietnam i Indonezja. Oferujemy opakowania eksportowe, certyfikaty fumigacji i świadectwa pochodzenia. Opłaty za wysyłkę zostaną podane osobno.

Zaufanie klientów i poparcie dla marki

Wanka Technology zdobyła silną reputację w sektorze regałów z profilami ręcznymi.

- Skrzynie eksportowe:W 2023 roku wyeksportował 6 ręcznie obsługiwanych regałów profilowych typu 90 do pewnej firmy zajmującej się handlem rurami stalowymi w Rosji w celu przechowywania 9-metrowych rur stalowych używanych na Syberii. Ręczny mechanizm urządzenia pozostawał płynny nawet w temperaturze -40℃.

- Klienci współpracujący (częściowi):Tianjin CIMC Container (do przechowywania belek dolnych kontenera o długości 9 m), Shanghai Baoye Group (tymczasowy magazyn na budowach), Shandong Mo Long Petroleum Machinery (do przechowywania rur naftowych). Wskaźnik ponownych zakupów przekroczył 65%.

- Siła fabryczna:10 000 metrów kwadratowych powierzchni fabrycznej, cięcie plazmowe CNC, linia spawania robotycznego, wielkogabarytowa śrutownia, automatyczna linia natryskowa. Zatrudnia 200 pracowników, w tym 15 techników specjalizujących się w produktach obsługiwanych ręcznie.

- Cytat klienta:„Ręczny sprzęt magazynowy typu 90 to najtrwalszy sprzęt magazynowy jaki kiedykolwiek kupiliśmy. Służył nam bezawaryjnie przez trzy lata. Wcześniej kupowaliśmy u innych firm po niższej cenie, a wspornik wygiął się w niecały rok.” - Menedżer Zhang z pewnej stacji dzierżawy rur stalowych w Cangzhou w prowincji Hebei.

Zapraszamy do umówienia wizyty w fabryce.

Rzeczywiste wrażenia z użytkowania — informacje zwrotne od klienta z Chengdu w prowincji Syczuan

"Jesteśmy małą fabryką zajmującą się obróbką konstrukcji stalowych, produkującą głównie 9-metrowe stępki ze stali lekkiej. Budynek naszej fabryki jest stary i brakuje w nim prądu trójfazowego. Nie chcemy wydawać pieniędzy na okablowanie. Kupiliśmy ręczny magazyn profili Wanka 90. Na początku obawialiśmy się, że nie będzie stabilny, ale po wypróbowaniu okazało się, że jest bardzo łatwy w obsłudze. Przechowujemy i pobieramy około dziesięć razy dziennie i wcale nie czujemy się zmęczeni. Co więcej, to nie wymaga w ogóle jakiejkolwiek konserwacji, co jest znacznie wygodniejsze niż elektryczne. Teraz warsztat jest czysty i bezpieczny, a nawet klienci, którzy go odwiedzają, chwalą go.” — Pan Li, dyrektor fabryki firmy zajmującej się konstrukcjami stalowymi w Chengdu w prowincji Syczuan.
